Para el F4U-1 inicial (temprano), la Marina de los EE. UU. y el Cuerpo de Marines implementaron un conjunto de sistemas de comunicaciones que eran avanzados para su tiempo, pero que aún estaban en transición de tecnologías de pre-guerra a sistemas de banda más ancha. Estos sistemas eran vitales para el control del portaaviones, la coordinación aire-aire y la navegación.

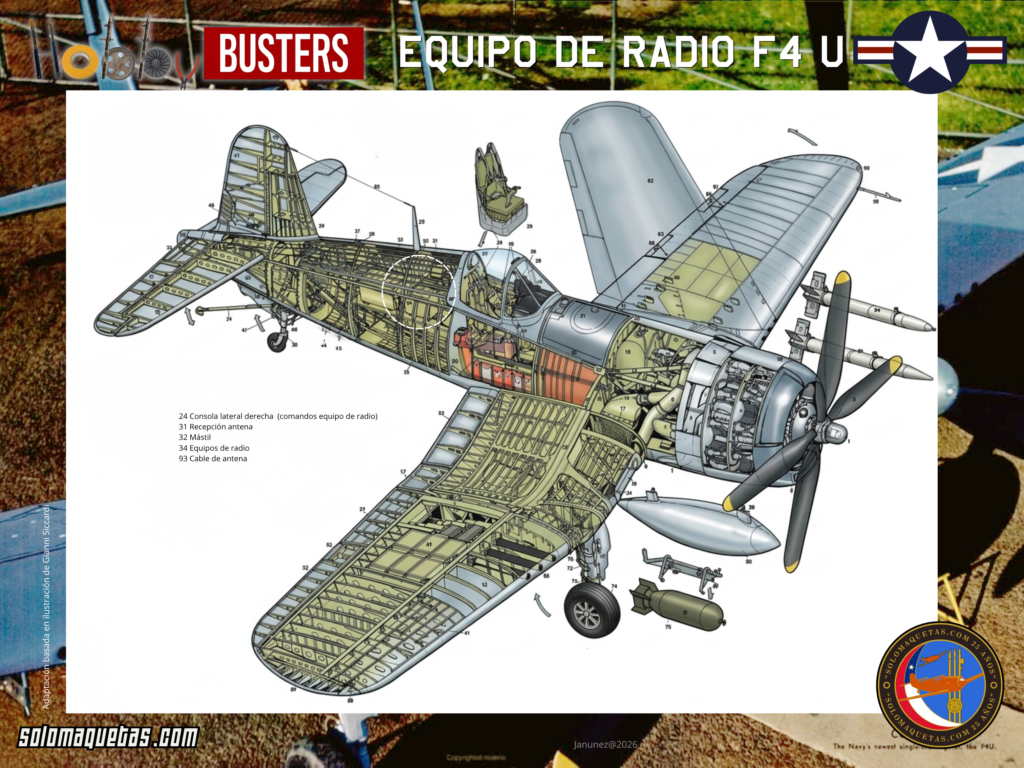

Ubicación general componentes F4 Corsair

1. Sistema Principal de Voz y Comunicaciones (VHF)

Este es el corazón de las comunicaciones para el piloto, a menudo referido en documentos de la época por el equipo físico principal o por designaciones generales. Aunque las designaciones ATA/ARA no eran los nombres oficiales de los equipos (ver más abajo), el usuario las usó como referencia para los sistemas de enlace principales.

  • AN/ARC-1 (o ARC-1): Esta fue la radio VHF (Very High Frequency) principal que se estandarizó en el Corsair temprano. Reemplazó a sistemas más viejos (como el SCR-274-N en aviones muy tempranos).
  • Función: Proporcionaba comunicaciones de voz multicanal de largo alcance para la coordinación de la misión y el control del portaaviones. Permitía al piloto cambiar rápidamente entre canales preestablecidos.

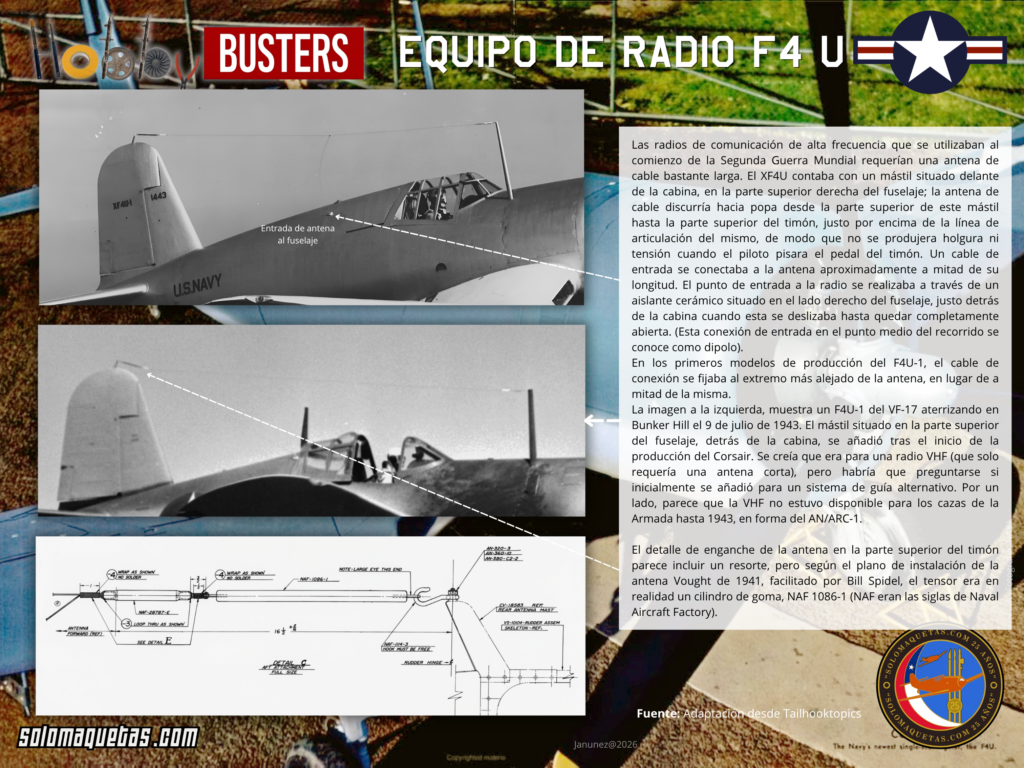

  • Ubicación y Control: El control principal estaba en la consola lateral izquierda. Una antena de látigo de VHF estaba montada externamente, generalmente detrás del dosel.

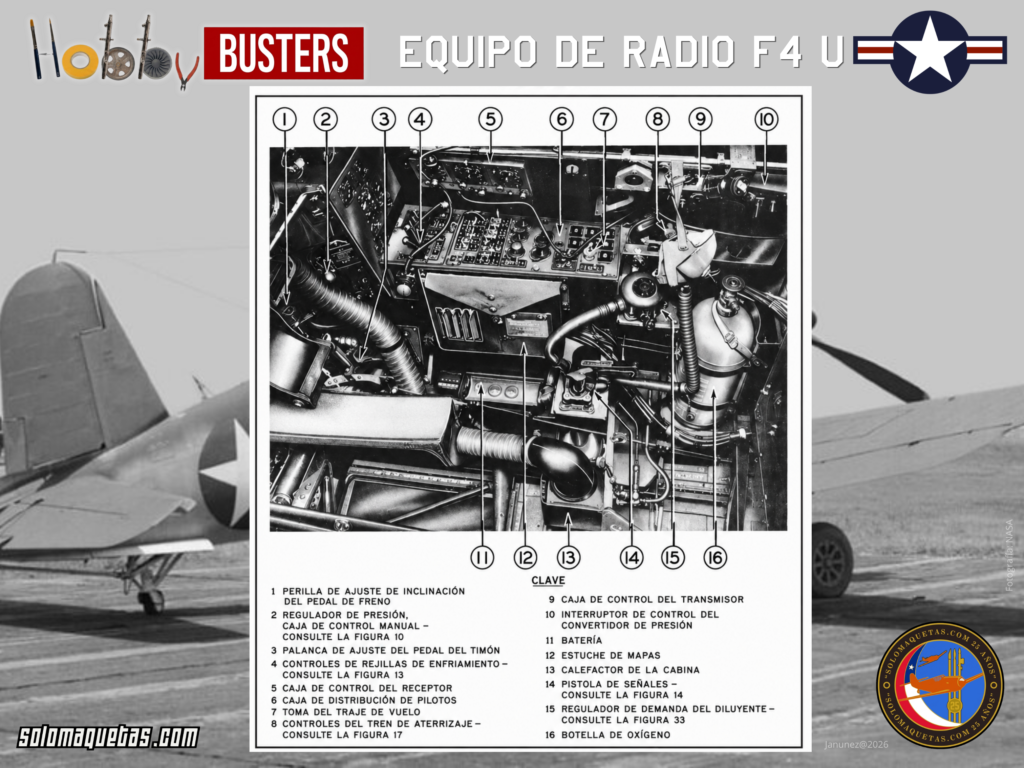

Consola derecha cabina Vought Corsair

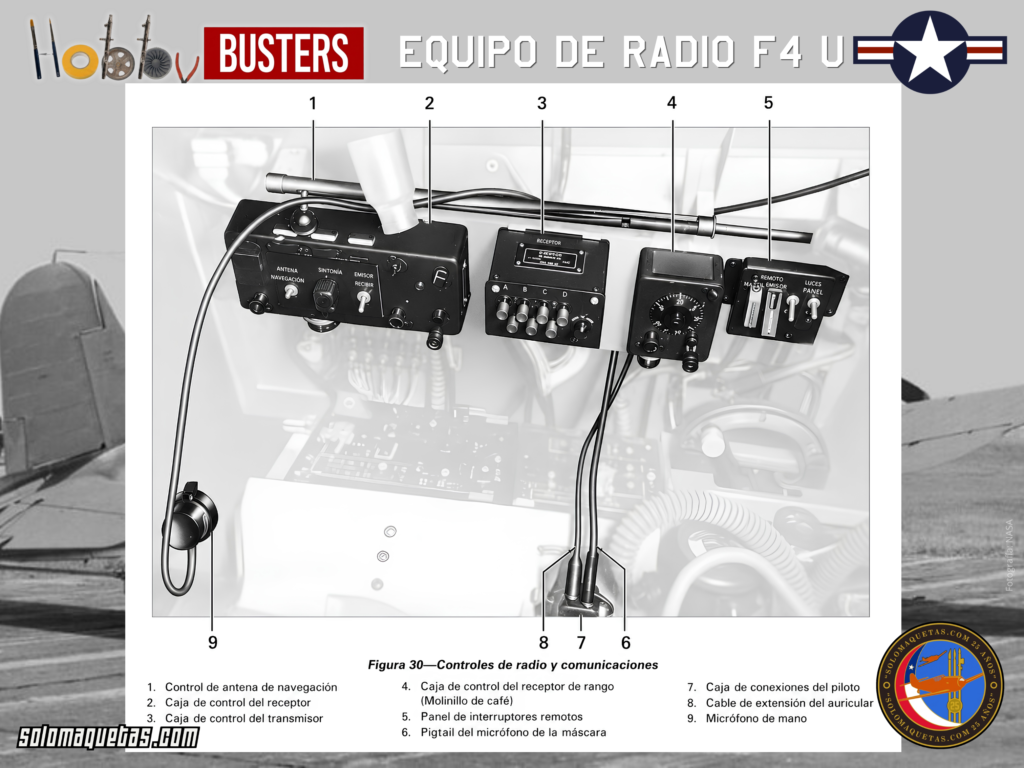

Controles equipos de comunicaciones Vought Corsair

2. Sistema de Radio Navegación y Altímetro (Navegación / ‘ARA’)

El sistema que el usuario identificó como ‘ARA’ se refiere principalmente a las radioayudas de navegación y la altimetría de radio.

  • AN/ARN-1 (o ARN-1): Este sistema combinaba un radioaltímetro con un receptor de radiofaro (Direction Finder).
  • Función:
    • Navegación (ARA): Usaba las señales de radiofaros de dirección (Homing Beacons) del portaaviones o de bases en tierra para ayudar al piloto a regresar a casa. El piloto seleccionaba la frecuencia y un indicador de aguja le mostraba la dirección. Recibían las comunicaciones y las señales de navegación. El avión montaba típicamente un bastidor con 2 o 3 de estos receptores.
    • Altimetría: Proporcionaba lecturas precisas de baja altitud para aterrizajes en portaaviones, especialmente útiles de noche o con mal tiempo.
  • Ubicación y Control: Los controles y diales de navegación se encontraban en el panel de control NAV/IFF, también en la consola lateral izquierda. Tenía su propia antena de lazo para la dirección de frecuencia (a menudo montada en la parte inferior del fuselaje o la cola).
  • Comunicaciones (Voz y CW): El transmisor ATA y el receptor ARA permitían la comunicación bidireccional por voz o código Morse (CW) entre aviones y con estaciones base o portaviones. Enviaban señales de radio. El Corsair solía llevar de 1 a 2 unidades.
    Radionavegación: El receptor ARA incluía una banda específica para sintonizar radiofaros de navegación. Esto permitía a los pilotos orientarse mediante señales acústicas de rumbo en misiones sobre el océano.
  • Funcionaba como un sistema modular de comandos donde cada unidad operaba en una banda de frecuencia distinta

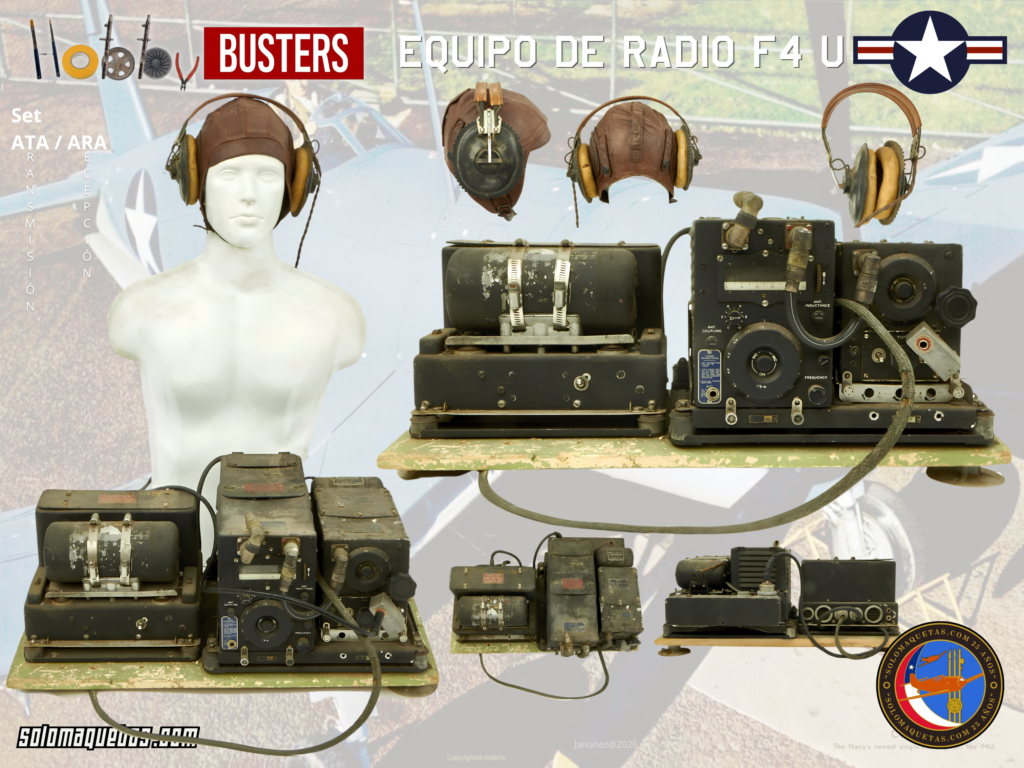

Equipos de comunicaciones Vought Corsair
Antenas de comunicaciones Vought Corsair

3. IFF (Identificación de Amigo o Enemigo)

Este sistema era esencial para evitar el fuego amigo de las baterías antiaéreas y los cazas amigos.

  • AN/APX-1 (o APX-1): El sistema IFF estándar.
  • Función: Emitía un código de identificación preestablecido que era detectado por los radares amigos, confirmando que el avión era un aliado.

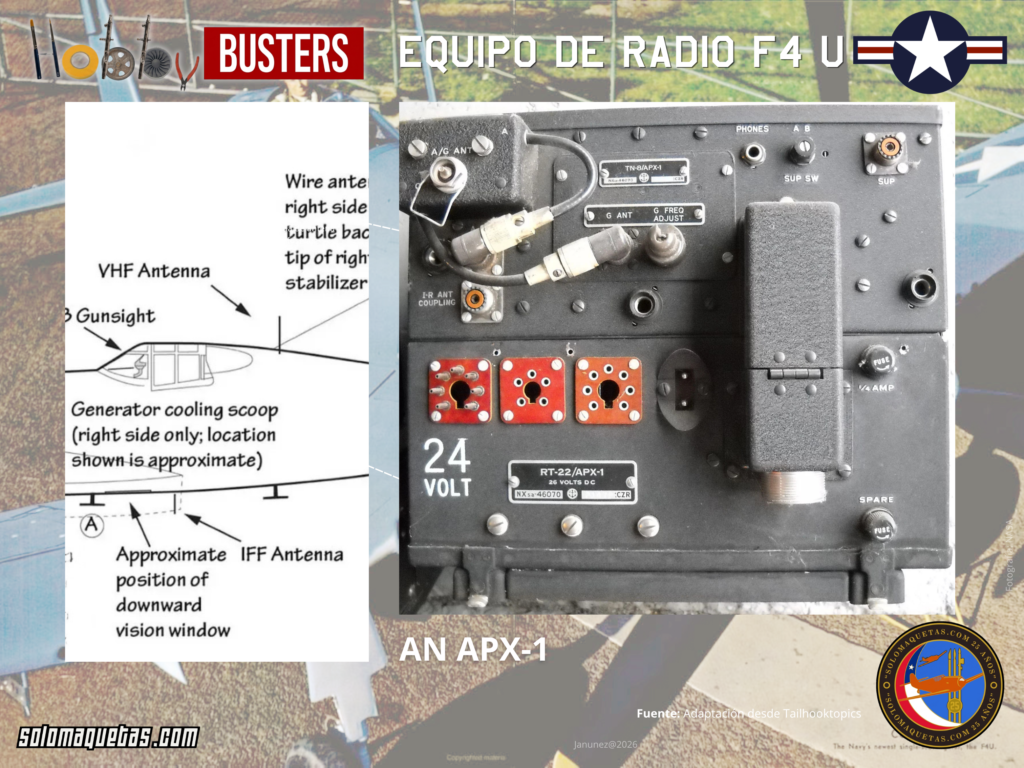

  • Ubicación y Control: Los controles IFF estaban integrados en el panel de control NAV/IFF, junto a los controles ARN-1. Tenía su propia antena pequeña, a menudo montada en la cola o el fuselaje inferior.
Equipo IFF Vought Corsair

4. Intercomunicador y Otros Elementos

  • AN/AIC-1: El sistema de intercomunicador interno.
  • Función: Permitía la comunicación entre el piloto y el sistema de audio principal.
  • Ubicación: Un simple panel de audio en la consola lateral.

Resumen de Ubicación y Operación

El F4U-1 ‘bridcage’ tenía la mayor parte de estos equipos montados en los compartimentos de radio detrás de la cabina o en los huecos de las alas. El piloto los operaba a través de las consolas de control en la cabina. La redundancia y la integración eran claves; si un sistema fallaba, el otro a menudo podía proporcionar una capacidad básica.
